自动涂膜机(夹具/真空吸附)

自动涂膜机

说明:自动涂膜机用于制备均一可溯的涂膜(手工涂膜经常不协调,特别是不同操作人员之间,这就使得试样的比较很困难,甚至是不可靠),其重现性好。因为影响涂膜的因素是剪切速率和加在施工工具上的重量。该仪器使用一个精确控制的线棒或涂膜器,以选定的速度来回移动。由于涂膜时剪切速率和加在施工工具上的重量保持不变,从而大大提高了涂膜的重现性。

  BGD 218 & BGD 219 是两款融合了国外同类产品最先进技术的自动涂膜机,与国内其它产品相比,它们具有以下特点:

◆ 宽范围无级调速:2~100mm/s

◆ 高精度直线导杆+直流无刷电机,使涂膜速度更平稳

◆ 精心设计的涂膜支架,操作更简单方便,并可任意增加支架负载以适应易弯曲的试板

◆ 随意设定涂膜起点,适应不同尺寸底材。

◆ 四种涂膜距离任意选择

◆ 适用各种不同形状大小的涂膜器及涂布棒(总长240mm)

◆ 高硬度、高平面度(整个平台误差小于5微米)的铝氧化真空吸气平台(BGD 218)或特殊加工的高平面度(平台误差小于20微米)的玻璃平台,方便维护清洗(BGD 219)

◆ 真空吸气平台优化设计,吸附力分布高度均匀(BGD 218)

◆ 真空泵外置,避免了传统机器(真空泵内置)结构在涂膜时产生的抖动(仅BGD 218)。

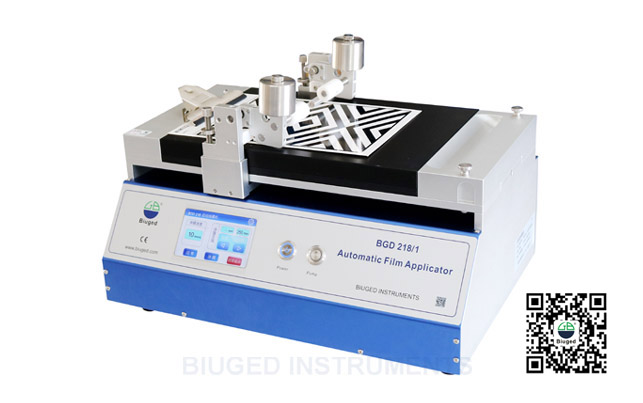

BGD 218




BGD 219



BGD 218-3CC.jpg

BGD 218/3 加热型自动涂膜机


BGD 219-03-R.jpg

BGD 219 自动涂膜机




订购信息

技术指标

BGD 218/1

自动涂膜机

BGD 218/2

加长型自动涂膜机

BGD 218/3

加热型自动涂膜机

BGD 219

自动涂膜机

底材固定方式

真空吸附

夹具

涂布平台尺寸

360 mm × 250 mm

490×250mm

360 mm × 250 mm

400mm×220mm

带吸孔部分尺寸

290 mm × 190mm

410×190mm

290 mm × 190mm

---

最大涂布行程

250mm

375mm

250mm

280mm

涂布速度

2100mm/s 无级变速

涂膜支架负载

500G(可选配2KG2.5KG负重)

总功率

370W

750W

50W

温度可调范围/温度均匀度

-----

RT+5℃~100/±5

---

电源

220V50Hz

重量

40 KG

46 KG

42 KG

25 KG

外形尺寸不含真空泵)

(长×宽×高)

500×345×340mm

635×345×340mm

500×345×340mm

550×320×340mm

备注:我公司也接受其它特殊要求的涂膜设备订单


BGD 218 自动涂膜机简介


BGD 218 自动涂膜机操作
